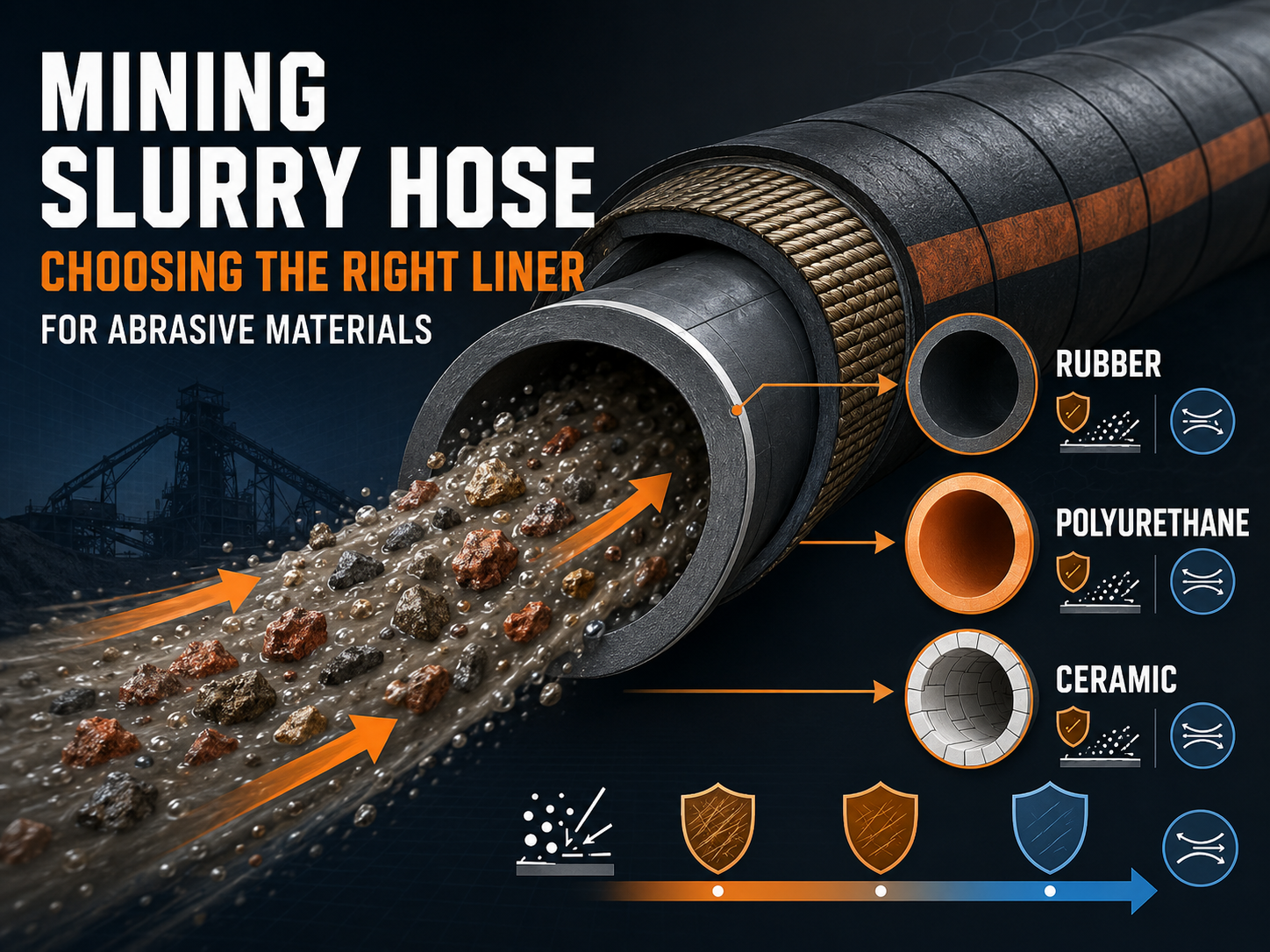

Manguera para lodos de minería: cómo elegir el revestimiento adecuado para materiales abrasivos

Una manguera para lodo de minería puede tener el diámetro y la presión nominal correctos, pero aún así desgastarse rápidamente si su revestimiento no es adecuado para el material transportado. El revestimiento es el primer componente expuesto a partículas abrasivas, fricción por deslizamiento, impacto, ataque químico y cambios en la dirección del flujo.

Por lo tanto, elegir el revestimiento adecuado requiere algo más que seleccionar el material con la mayor resistencia a la abrasión anunciada. El tamaño de las partículas, la dureza, la forma, la concentración de sólidos, la velocidad, la temperatura, la exposición a productos químicos, el movimiento de la manguera y el diseño de la instalación influyen en el rendimiento del revestimiento.

Esta guía explica cómo evaluar las condiciones del lodo, comparar opciones de revestimiento comunes y seleccionar un revestimiento para manguera para lodo de minería que equilibre la resistencia al desgaste, la flexibilidad, la compatibilidad química y los requisitos de servicio. Para obtener información general, consulte qué es una manguera de minería..

Conclusiones clave

• No existe un único material de revestimiento que sea adecuado para cada lodo abrasivo.

• La abrasión por deslizamiento fino y el desgaste por impacto grueso requieren diferentes prioridades de materiales.

• El caucho natural suele ser adecuado para lodos abrasivos húmedos donde la flexibilidad y la resistencia al impacto son importantes.

• Los compuestos de caucho sintético deben seleccionarse según los requisitos químicos, de aceite, de temperatura y de funcionamiento.

• El poliuretano puede ser adecuado para ciertas aplicaciones de abrasión por deslizamiento y partículas finas, pero se debe verificar el grado específico.

• Las mangueras revestidas de cerámica son soluciones especializadas para zonas de desgaste severo y requieren controles cuidadosos de flexibilidad, impacto y flexión.

• Se deben considerar en conjunto el espesor del revestimiento, el diámetro interno real, la presión nominal, la resistencia al vacío y el diseño del acoplamiento.

• La mejor selección se basa en los datos reales de la lechada y el historial operativo en lugar de una preferencia general de material.

¿Qué hace un revestimiento de manguera para lodo?

El revestimiento es la capa interna de la manguera que está en contacto con el lodo. Sus principales funciones son:

• Resiste la abrasión de partículas sólidas.

• Reduzca la fricción a medida que la lechada se mueve a través de la manguera.

• Proteger las capas de refuerzo de la exposición.

• Mantenga un paso de flujo suave

• Tolera las condiciones químicas y de temperatura de los medios.

• Sostenga la manguera durante la presión, el movimiento y la flexión.

La cubierta exterior protege la manguera de la abrasión externa, el clima, los impactos y la exposición ambiental. No puede compensar un revestimiento que sea incompatible con el lodo transportado.

Un revestimiento de manguera puede desgastarse debido a varios mecanismos al mismo tiempo. Las partículas pueden deslizarse a lo largo del revestimiento, golpearlo en las curvas, cortar la superficie o crear turbulencias alrededor de los acoplamientos y reductores. El material correcto debe coincidir con el mecanismo de desgaste dominante en la aplicación.

Identificar el tipo de abrasión

Antes de comparar los materiales del revestimiento, determine cómo la lechada está dañando la manguera.

Abrasión deslizante

La abrasión por deslizamiento ocurre cuando las partículas se mueven continuamente a lo largo de la superficie del revestimiento. Es común en tramos largos y rectos que transportan lodos minerales, arena, relaves u otros sólidos suspendidos en el agua.

Generalmente se prefiere un revestimiento liso, resistente al desgaste y con buena resistencia a la pérdida de superficie. Las partículas finas aún pueden causar un desgaste significativo cuando la velocidad del flujo y las horas de operación son altas.

Desgaste por impacto

El desgaste por impacto ocurre cuando las partículas golpean el revestimiento en lugar de simplemente deslizarse a través de él. Es más probable en:

• Codos y codos de manguera

• Puntos de descarga de bombas

• Gotas verticales

• Transiciones de entrada

• Cambios repentinos en la dirección del flujo.

• Áreas donde las partículas gruesas se depositan y se vuelven a acelerar

Un revestimiento que pueda absorber impactos repetidos sin agrietarse o separarse puede funcionar mejor que uno seleccionado sólo para abrasión por deslizamiento.

Corte y ranurado

Las partículas grandes, afiladas o angulares pueden cortar el revestimiento. Este tipo de desgaste puede ser más severo que la abrasión ordinaria de partículas finas.

La selección debe considerar la forma y dureza de las partículas, no sólo el porcentaje de sólidos. El mineral de hierro grueso, la roca triturada y las partículas minerales afiladas pueden requerir una capa de desgaste más gruesa o especialmente reforzada.

Abrasión y corrosión combinadas

Algunas lechadas provocan tanto desgaste mecánico como ataque químico. Los ácidos, álcalis, sales, aceites, productos químicos de flotación y aditivos de proceso pueden cambiar el rendimiento del compuesto del revestimiento.

En estas aplicaciones, un material con excelente resistencia a la abrasión aún puede fallar prematuramente si se hincha, endurece, ablanda o pierde adherencia debido a la exposición química.

Recopile la información de la suspensión

Se debe seleccionar un revestimiento del perfil operativo real. La información importante incluye:

Si es posible, registre las condiciones en la ubicación de la manguera en lugar de confiar únicamente en los datos generales de la planta. La lechada puede cambiar entre la bomba, la tubería, el ciclón, el punto de descarga y el área de relaves.

Comparar materiales de revestimiento comunes

Caucho natural resistente a la abrasión

El caucho natural se usa ampliamente para lodos abrasivos húmedos porque combina flexibilidad, resiliencia, absorción de impactos y resistencia a la abrasión.

Puede ser una buena opción para:

• lodo mineral

• Mezclas de arena y grava.

• Relaves

• Lodo de preparación de carbón

• Sólidos abrasivos húmedos

• Aplicaciones que requieren movimiento frecuente

El caucho natural no es automáticamente adecuado para todas las condiciones químicas o de temperatura. Los aceites, los disolventes, las altas temperaturas y ciertos productos químicos de proceso pueden requerir otro compuesto o un caucho especialmente formulado.

Cuando la lechada es principalmente a base de agua y abrasiva, un revestimiento de caucho natural de alta calidad puede proporcionar un buen equilibrio entre vida útil y flexibilidad.

Caucho sintético para aplicaciones específicas

Se pueden seleccionar compuestos de caucho sintético como SBR, NBR o EPDM cuando la aplicación requiere propiedades que el caucho natural estándar no puede proporcionar.

Dependiendo del compuesto, se podrá utilizar caucho sintético para mejorar la resistencia a:

• Aceites e hidrocarburos

• quimicos

• Calor

• Desgaste

• Ozono

• Fluidos de proceso específicos

El término "caucho sintético" es amplio. Los diferentes compuestos tienen diferentes resistencias y limitaciones, por lo que los datos exactos del material y la compatibilidad deben confirmarse con el fabricante de la manguera.

No seleccione un revestimiento de caucho sintético simplemente porque se describe como resistente a productos químicos. El proveedor debe evaluar el tipo de producto químico, la concentración, la temperatura y el tiempo de exposición reales.

Poliuretano

Se puede considerar el poliuretano para algunas aplicaciones de lodos de partículas finas donde la abrasión por deslizamiento y una superficie interna lisa son importantes.

Las ventajas potenciales pueden incluir:

• Superficie de flujo de baja fricción

• Buena resistencia a ciertos tipos de desgaste por deslizamiento.

• Rendimiento útil con partículas abrasivas finas.

• Disponibilidad en diferentes grados de dureza.

Sin embargo, el rendimiento del poliuretano depende en gran medida de la formulación. Se deben verificar la temperatura, la hidrólisis, la exposición química, el tamaño de las partículas, las condiciones de impacto y la flexibilidad requerida.

Es posible que un revestimiento de poliuretano no sea la mejor opción para todas las aplicaciones de lodos gruesos o de alto impacto. Obtenga datos de pruebas de grados específicos en lugar de comparar poliuretano y caucho únicamente por nombres generales de materiales.

Manguera reforzada con cerámica o revestida de cerámica

La manguera revestida de cerámica está diseñada para condiciones de desgaste particularmente severas. Por lo general, combina una estructura de caucho flexible con baldosas cerámicas o secciones cerámicas colocadas a lo largo de la trayectoria del flujo de material.

Puede ser considerado para:

• Minerales altamente abrasivos

• Partículas gruesas y duras

• Codos y curvas de alto desgaste.

• Líneas de descarga de ciclones

• Secciones de relaves y procesamiento de minerales

• Ubicaciones donde el reemplazo frecuente de mangueras causa un tiempo de inactividad significativo

El revestimiento cerámico puede proporcionar una resistencia al desgaste muy alta, pero es una construcción especializada. Los controles importantes incluyen:

• Radio de curvatura mínimo

• Frecuencia de flexión

• Condiciones de impacto

• Peso de la manguera

• Espacio de instalación

• Requisitos de vacío o succión

• Diseño de azulejos o revestimiento.

• Método de conexión y soporte.

No se debe seleccionar una manguera revestida de cerámica sólo porque la lechada es abrasiva. Si la manguera debe flexionarse con frecuencia o absorber un movimiento significativo, la construcción debe estar diseñada específicamente para esa tarea.

Haga coincidir el revestimiento con la aplicación

La siguiente guía puede ayudar con una comparación inicial:

Estos son puntos de partida, no especificaciones finales. Un material que funciona bien en una planta puede producir un resultado diferente en otra debido a cambios en el tamaño, la velocidad, la química o el recorrido de las partículas.

Considere el espesor del revestimiento y el diámetro interno real

Un revestimiento más grueso puede proporcionar un mayor margen de desgaste, pero también reduce el diámetro interno de la manguera. Esto puede afectar:

• Velocidad del flujo

• Pérdida de presión

• Requisitos de energía de la bomba

• Transporte de sólidos

• Riesgo de liquidación

• Dimensiones del acoplamiento

El diámetro interno real debe confirmarse a partir de los datos técnicos y utilizarse en los cálculos hidráulicos. Es posible que el tamaño nominal de la manguera por sí solo no refleje el orificio terminado después de que se hayan formado el revestimiento y el refuerzo.

Un forro demasiado delgado puede desgastarse rápidamente. Un revestimiento innecesariamente grueso puede aumentar el peso y reducir el área de flujo disponible. El espesor correcto debe basarse en la tasa de desgaste esperada, el intervalo de servicio requerido, la presión de operación y el espacio disponible.

Por esta razón, la selección del revestimiento debe coordinarse con el proceso más amplio de selección del conjunto de mangueras para minería..

Utilice diferentes soluciones de revestimiento en diferentes zonas de mangueras

Una línea de lodos completa no necesariamente experimenta las mismas condiciones de desgaste en toda su longitud.

Por ejemplo:

• Una sección horizontal recta puede experimentar principalmente abrasión por deslizamiento.

• Una curva puede experimentar impactos y turbulencias.

• Un reductor puede experimentar un aumento de la velocidad local.

• La salida de una bomba puede experimentar pulsaciones de presión y aceleración de partículas.

• Una sección vertical puede experimentar asentamiento durante el apagado.

• Una sección de descarga puede experimentar tanto abrasión como movimiento externo.

Puede resultar conveniente utilizar la misma construcción de revestimiento en todas partes, pero no siempre es el enfoque más económico. Un diseño basado en zonas puede utilizar una manguera de caucho resistente a la abrasión estándar en secciones normales y una manguera reforzada o revestida de cerámica más duradera en ubicaciones de alto desgaste.

Este enfoque puede reducir costos innecesarios y evitar el uso de una construcción pesada o rígida donde la flexibilidad es más importante.

Revise toda la manguera, no solo el revestimiento

El revestimiento es importante, pero no determina el rendimiento completo del conjunto de manguera.

Confirma también:

Calificación de presión

La manguera debe soportar la presión de trabajo normal, los aumentos repentinos de la bomba, las pulsaciones y las condiciones de apagado. El conjunto completo está limitado por su componente de menor calificación.

Reforzamiento

El refuerzo debe soportar los requisitos de presión y movimiento de la aplicación. Un revestimiento altamente resistente al desgaste no puede compensar un refuerzo de presión inadecuado.

Flexibilidad y radio de curvatura

La manguera debe mantener el radio de curvatura requerido sin retorcer, aplanar ni dañar el revestimiento. Las construcciones cerámicas pueden tener límites de flexibilidad diferentes a los de las mangueras de caucho convencionales.

Resistencia al vacío

La clasificación de la manguera de descarga no hace que la manguera sea automáticamente adecuada para el servicio de succión. La resistencia al vacío, la protección contra el colapso y las condiciones de entrada de la bomba deben evaluarse por separado.

Acoplamientos y Bridas

El acoplamiento debe coincidir con las dimensiones reales de la manguera, la construcción del revestimiento, la presión, el medio y el método de conexión. El área de conexión no debe convertirse en un punto de alto desgaste o tensión involuntario.

Cubierta externa

Los sitios mineros pueden exponer la manguera a rocas, estructuras de acero, barro, luz solar y arrastre. La cubierta exterior debe ser adecuada para el entorno exterior incluso cuando el revestimiento interior esté seleccionado correctamente.

Solicite evidencia basada en la solicitud

Al comparar dos opciones de transporte marítimo, solicite información relacionada con el servicio real en lugar de basarse únicamente en descripciones generales de marketing.

La información útil incluye:

• Tipo de lodo recomendado

• Tamaño de partícula y rango de dureza.

• Método de prueba de abrasión o desgaste.

• Material y espesor del revestimiento

• Temperatura máxima continua

• Compatibilidad química

• Presión de trabajo y clasificación de vacío

• Radio de curvatura mínimo

• Limitaciones de flexión

• Velocidad de flujo recomendada

• Compatibilidad de acoplamiento

• Criterios de inspección y sustitución.

• Experiencia previa de servicio en aplicaciones similares.

Si una manguera existente ha fallado, proporcione fotografías e información operativa. El patrón de desgaste puede ayudar a identificar si el problema fue causado por abrasión por deslizamiento, impacto, ataque químico, velocidad excesiva, asentamiento, flexión o instalación.

Las afirmaciones sobre la vida útil también deben compararse cuidadosamente. Una vida útil declarada para una aplicación no puede tratarse como un intervalo garantizado para otra mina o línea de proceso.

Errores comunes en la selección del revestimiento

Conclusión

La elección del revestimiento de manguera para lodo de minería adecuado comienza con la comprensión del mecanismo abrasivo real. La abrasión por deslizamiento fino, el impacto fuerte, el corte con partículas afiladas, la exposición a productos químicos y la flexión frecuente imponen diferentes exigencias al revestimiento.

El caucho natural puede proporcionar un fuerte equilibrio entre resistencia a la abrasión húmeda, flexibilidad y absorción de impactos. El caucho sintético puede ser preferible cuando la exposición al aceite, a los productos químicos, a la temperatura o al medio ambiente es importante. Se pueden considerar construcciones revestidas de poliuretano y cerámica para condiciones de desgaste específicas, pero su idoneidad depende de la formulación, la geometría, el movimiento y los datos de la aplicación.

La selección más confiable evalúa el revestimiento junto con el orificio de la manguera, el refuerzo, la presión nominal, la resistencia al vacío, la cubierta exterior, los acoplamientos y el diseño de instalación. Un revestimiento que combine adecuadamente puede reducir las paradas no planificadas, mejorar la vida útil de la manguera y hacer que la planificación de reemplazo sea más predecible.

Preguntas frecuentes

¿Cuál es el mejor revestimiento para lodos abrasivos?

No existe un mejor revestimiento universal. El caucho natural resistente a la abrasión suele ser adecuado para muchas lechadas minerales húmedas, mientras que el caucho sintético, el poliuretano o las construcciones revestidas de cerámica pueden ser más apropiados para condiciones químicas, de temperatura, de partículas o de desgaste específicas.

¿Es mejor el caucho o la cerámica para los lodos mineros?

El caucho suele proporcionar una mejor flexibilidad y absorción de impactos. La manguera revestida de cerámica puede proporcionar una mayor resistencia al desgaste en zonas de abrasión severa, pero puede tener diferentes límites de flexión, movimiento, peso e instalación. La mejor elección depende del perfil operativo completo.

¿Es el poliuretano adecuado para revestimientos de mangueras de lodo?

El poliuretano puede ser adecuado para ciertas aplicaciones de abrasión por deslizamiento o de partículas finas. Se debe verificar el grado exacto para determinar los requisitos de temperatura, exposición química, impacto de partículas, hidrólisis y flexibilidad.

¿Un revestimiento de manguera de lodo más grueso siempre dura más?

No necesariamente. Un revestimiento más grueso proporciona más tolerancia al desgaste, pero reduce el diámetro interno y puede afectar la velocidad del flujo, la pérdida de presión y el transporte de sólidos. El espesor debe seleccionarse a partir de la tasa de desgaste esperada y los requisitos hidráulicos.

¿Cómo afecta el tamaño de las partículas a la selección del revestimiento?

Las partículas finas a menudo crean una abrasión por deslizamiento continua, mientras que las partículas gruesas o angulares pueden crear impacto y desgaste por corte. Por lo tanto, el tamaño de las partículas debe considerarse junto con la dureza, la forma, la concentración y la velocidad del flujo.

¿Se puede utilizar el mismo liner para el servicio de succión y descarga?

No automáticamente. El servicio de succión requiere que la manguera completa resista el vacío y el colapso. Se deben verificar el revestimiento, el refuerzo, la construcción de la manguera y las condiciones de entrada de la bomba.

¿Cómo puedo determinar si el revestimiento se está desgastando demasiado rápido?

Realice un seguimiento del espesor del revestimiento, los cambios de flujo o presión, la carga de la bomba, las fugas, los abultamientos y la ubicación del desgaste. Comparar los resultados de la inspección con las condiciones de la lechada y el historial operativo puede ayudar a identificar si es necesario cambiar el material, la velocidad, la ruta o la instalación.
